控制屏采用知名品牌郑州众智,带远程通讯窗口。

（1）、机组控制屏能够对发电机组进行如下手动控制和操作：启动、合/分闸、停机、紧急停机、蓄电池的内/外/关充电控制等。

（2）、机组控制屏能够对柴油发电机组进行如下参数的测量并显示：三相电压、三相电流、频率、运行时间、柴油机的转速、润滑油压力、冷却、水温度、蓄电池电压等。

（3）、机组控制屏安装机组保护模块，具有如下报警保护功能：当柴油机转速超过额定转速的110%时，报警；当柴油机转速超过额定转速的115%时，报警停机；当柴油机润滑油压力低时，报警停机；当柴油机冷却水温高时，报警停机；当蓄电池电压低时，报警停。

（4）、机组安装有蓄电池浮充电装置，能够自动对机组的蓄电池进行充电。

※（5）、机组可实现无人值守自动运行，ATS采用爱斯凯自动切换开关，当市电突然中断或者低于规定值时，机组自动进行下列动作：经延时判断自动启动，自动完成下列动作：启动、升速、建压、合闸并切换至机组供电(从机组检测到市电故障信号到机组正常供电的时间不大于20秒)；、当市电恢复正常时，机组自动进行下列动作：切换到市电、降速、冷机运转、停机，然后进入待机状态。

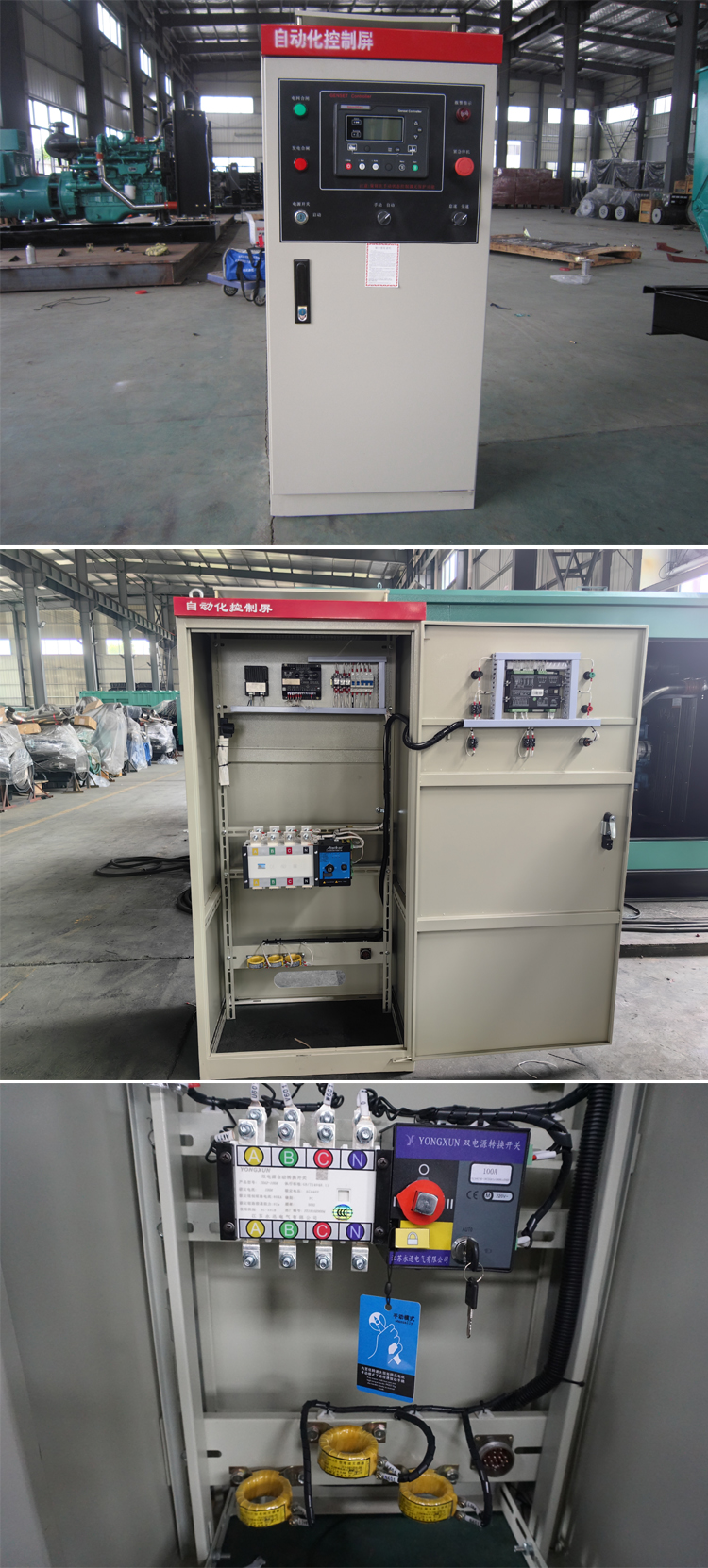

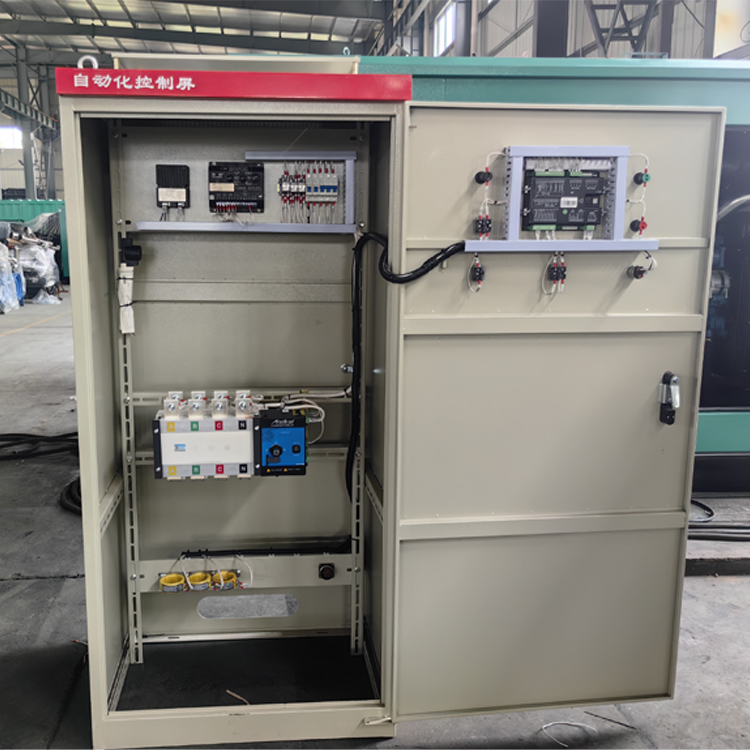

ATS转换柜概述

ATS自动转换柜(又称ATS柜, 双电源自动切换柜、双电源自动转换柜)主要用于主电源和应急电源之间的自动切换,它与自启动柴油发电机组一起组成了自动应急供电系统,可以在主电源停电后自动的将应急照明、保安电源、消防设备等负载切换到发电机组上，是医院、银行、电信、机场、电台、宾馆及工厂企业应急供电电源及消防电源等不可或缺的电力设施。

ATS转换柜的特点：

1)体积小巧，外型美观，安装简单，操作方便。

2)绝缘开关体用特殊阻燃去脂纤维作成使用安全可靠。

3)产品特点：结构简单，美观大方。操作简易、标示清楚一目了然，既使是从来未接触过ATS柜的电工也能在最短的时间里教会操作ATS柜。

4)机器故障保护等功能，严格按GB7251.1-2005标准执行。

5)容量范围为32A-6000A。

6)材料清单：喷塑柜体、进口或国产品牌空气开关、同步器和负荷分配器、PLG (备选)、优质电器组件(仪表指示灯按钮开关等等)铜排、辅材等。

ATS转换柜的功能：

①主备选择；

②市电侧故障历史记录；

③各参数数字设定；

④具有测试选择。测试时,发电机启动运行但不进行并联操作；

⑤具有公共故障输出干接点；

⑥正功、逆功等完善的保护；

市电正常时，无论发电机组运行与否，转换开关将一直转向电侧，由市电向负载供电；本系统不但能减少值班人员的操作强度，并且能保持电网频率稳定、提高供电质量及自备电站运行的稳定性、经济性。在自动状态下，市电正常时，无论发电机组运行与否，转换开关将一直转向市电侧，由市电向负载供电；当市电失电时发电机组在30秒内自动启动并列，启动完成后ATS将自动转向油机侧，由柴油发电机组向负载供

控制功能

柴油发电机组的每台控制柜都具有自动/手动自由转换功能,用户可根据使用需要进行任意切换。

A、自动切换动作

(1) 解除机组上的急停开关。

(2) 将机组控制器的启动状态设置为“自动”。

(3)当主用市电异常时,自动切换到备用市电侧, 当主备两路市电均出现异常时,ATS系统发出市电异常信号给同期柜,由同期柜自动启动发电机组,并向负载供电。

(4)当主备市电任何一个恢复正常后,同期柜自行激活,自动完成发电机与恢复的市电进行并联,然后一起向负载供电。经过延时后(此延时时间可以人工设定为0-1小时),发电机侧的负载向市电转移。

(5)经卸载延时后发电机组与市电分离,由市电独立向负载供电,发电机经冷却运行后自动停机进入待命状态机组经过三分钟的空载冷却运行后停机进入待命状态。

(6) 按下急停开关，断开机组上的输出空气断路器。

B、手动（只在单机故障的情况下进行操作）

（1）解除机组上的急停开关；

（2）将同期柜控制面板上转换开关旋转置于“手动”和“测试”位置；

（3）将机组控制器设置为“手动”状态，此时机组启动；

（4）观察机组控制器上的运行参数并确认其正常后手动合上机组的输出开关；

（5）按下合闸按钮，输出断路器合闸；

（6）进行单机带载运行；

（7）系统卸载操作；

（8）三分钟后将机组控制器设置为“待命状态”

注意事项

1、使用中要避免在机组投加或退出时，发电机出现过负荷.在退出一台机组时，要确认退出的负荷能由其它运行的机组承担。

2、通过“速度微调”手动合闸，在完成分闸按钮操作后，要将该旋钮恢复原位，避免影响各台机组的功率分配
